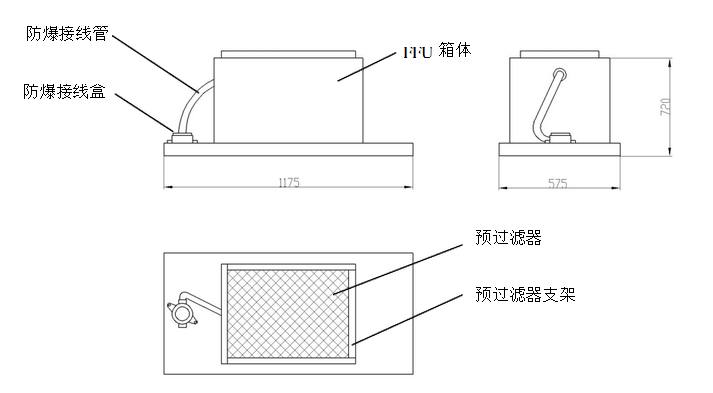

1?機箱與框架
A.?機箱:不銹鋼,鋁板或鋅-鋁-鎂合金鍍層鋼板(ZAM),閽接或螺接構造,設內部擴散擋板確保過濾器正面氣流均衡。
B.?回風入口:位于裝置頂部與過濾器架處。

2?風機
A.?類型:?鐸整速,直接驅動直流??外轉子。
B.?指示燈:LED照明,與風機電動機線路聯接,進行風機故障指示。
3?電氣系統
A.?部件:工廠預接,保險絲。
B.啟動器:帶指示燈,顯示風機電動機帶電狀態,可從FFU頂部檢修。
C.輸入功率:220V,單相,50赫茲。
4?電動機
A.類型:節能型直流電動機。
B.基于40℃的環境溫度。
C.檢修口:可從裝置頂部拆除風機/電動機。
D.軸承:永久密封,自動校準。
5?過濾器
A.類型:構造材料、效率以及氣流均勻性。
B.協調:施工、測試、及過濾器到貨時間是FFU組裝的一部分。
C.密封:過濾器與FFU機箱間密封墊片。
D.檢修:過濾器可從吊頂上部進行安裝、拆除、及替換,而不影響風機與電動機的完整性或相鄰的天花板組件。
6??飾面
A.??不銹鋼和陽極處理鋁板不要求油漆飾面。
7?FFU控制與監控系統
A.???概述:
1.??FFU在就地控制盤上按分組進行控制。
2.??通過操作終端,系統應能實現以下FFU操作:
a.???啟動與停止。
b.???故障報警。
C.??配置遠程監視,獨立設置塵室FFU監控網絡。
3.??如果FFU遠程監控網絡發生故障,FFU裝置應按最后控制狀態運行。
8?質量源控制
A.?按業主認可的圖紙進行產品裝配。
B.?工廠功能測試:對第一臺裝配完成的每種尺寸的FFU進行功能測試,隨后可開始同尺寸裝置的大量生產。
1.?空氣噪聲測試:
a.???在制造商工廠內,由獨立的噪聲測試機構對裝置進行噪聲測量。噪聲測試數據應在隨裝配圖紙一起提交的標準要求的3dB以內。
b.???主持進行噪聲測量,匯總NC值與測試方法,并向業主提交測試報告。
c.??運行空氣噪聲應達到55dBA以下,測量點距離過濾器表面1.5m,按額定速度0.45m/s之風量運行。
